GDJB-1600 多功能微机继电保护测试系统说明书

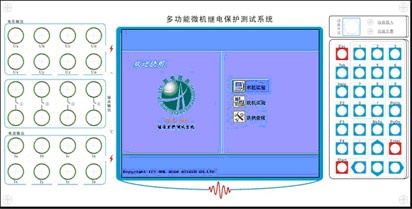

面板说明

一. 线端子

◎电压输出：UA、UB、UB分别对应A、B、C三相电压，UX、UY、UZ分别对应X、Y、Z三相电压，UN电压接地端子。

◎接地端子：用于可靠接大地。

◎开关量输入：A、B、C、R、a、b、c、r及N公共端。

开入量可以接空接点，也可以接10～250V的带电位接点。一般地，A、B、C分别连接保护的跳A、跳B、跳C接点，R连接保护的重合闸接点。

注意：使用带电接点时，直流电源的＋端，即控制源的＋KM，必须接公共端(N)。直流电源允许电压为0～250伏。如图

◎开关量输出：1、2、3、4，空接点，接点容量250V/2A，其断开、闭合的状态切换由软件控制。

◎电流输出：一般地，IA、IB、IC分别对应A、B、C三相电流，IX、IY、IZ分别对应X、Y、Z三相电流，IN为电流接地端子（IA、IB、IC任意两并或三并输出大电流时，建议用三个IN端子并联输出）。

二. 指示灯

过压告警指示灯：

本装置额定工作电压是AC 220V，最大不超过AC 250V，若供电电压超过   250V，装置保护，本灯常亮告警。

IA IB IC IX IY IZ交流电流源开路告警指示灯：

当打开功放并开始送模拟量后，如果电流源处于开路状态，对应灯常亮示警，但装置不会保护。

UA UB UC UX UY UZ 电压源短路告警指示灯：

当打开功放并开始送模拟量后，如果电压源处于开路状态，装置保护，但对应灯常亮告警。

T 温度告警指示灯：

送大电流后，装置内部温度上升，如果超出安全范围，装置保护，切断功放开关，本灯常亮告警。

三. 外部接口

装置上盖处接口分别是：

PS2口，可外接101电脑键盘及鼠标，以操作装置软件

USB口，可插U盘，拷贝测试报告或给软件升级

COM1,RS232口，用于与PC连接，使用Windows操作软件

COM2,RS232口，可用于同步对调时外接GPS接收机。对于内置GPS模块的，此端口预留。

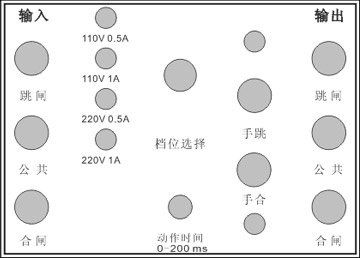

四. 嵌入式模拟断路器

输入接点：跳闸、公共端、合闸。

指示灯：110V0.5A、110V1A、220V0.5A、220V1A。当前电压及动作电流选择指示灯。

调档开关：模拟断路器总电源及档位选择开关。

时间旋钮：设置动作时间。范围是0-200ms。

辅助接点：跳闸、公共端、合闸。指示当前模拟断路器的开关位置。

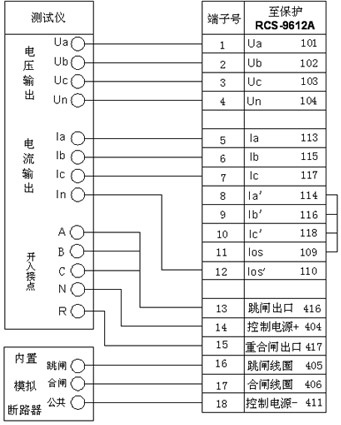

下面以 RCS-9612A 线路保护装置为例，介绍做重合闸实验时，内置模拟断路器的接线方法：

注意：本模块适用于110KV及以下的保护。对于220KV以上的，要测试分相跳闸的实验，请另接其他模拟断路器。

注意事项

1. 开关机顺序：  开机：电源开关 －→ 功放开关

关机：功放开关 －→ 电源开关

测试仪启动完毕后，才能投入功放开关。

2. 装置应可靠接地。为保证本机外壳可靠接大地，外部电源的引入线一定要用三芯电源线！

另外，还提供一个接地端子，可用来接大地。对应标识 。

3. 绝对禁止将外部交直流电源引入测试仪的电压、电流插孔！

4. 使用带电接点时，直流电源的＋端，即控制源的＋KM，必须接公共端(N)。直流电源允许电压为0～250伏。

5. 建议开机后，按下功放开关先预热5～15分钟,再进行试验！

6. 如果被测设备是在运行现场，则请将现场的电流互感器(CT)、电压互感器(PT)回路与保护设备解开，以免本装置受强烈干扰而不能正确测试。

一. 按键操作及快捷键说明

【↑↓←→】键：移动光标

【Enter】键：选择当前菜单或进入对应设置

【Esc】键：退出设置菜单，或退出测试，或退出本测试程序

【F1】键：进入在线帮助系统

【F2】键：保存当前参数设置到文件

【F3】键：从参数文件读取设置

【F4】键：轻载、重载间切换，测试过程中不能切换。

【F5】【Star】键：开始测试

二. 菜单及参数说明

1． 参数设置：

【Ua属性页】：设置A相电压的0－21次谐波的幅值、相位

【Ub属性页】：设置B相电压的0－21次谐波的幅值、相位

【Uc属性页】：设置C相电压的0－21次谐波的幅值、相位

【Ia属性页】：设置A相电流的0－21次谐波的幅值、相位

【Ib属性页】：设置B相电流的0－21次谐波的幅值、相位

【Ic属性页】：设置C相电流的0－21次谐波的幅值、相位

【系数属性页】：设置电压电流的0－21次补偿系数

【其他属性页】：

变量选择：选择测试过程中的变量

谐波次数：选择变量的谐波次数

变化方式：选择自动方式，或手动方式

变量初值：测试时变量的初值

变量终值：测试时变量的最大值，自动方式下有效

变化步长：变量的步长

每步时间：变化一次变量的时间，自动方式下有效

2． 参数文件：保存参数文件或读取参数文件，每个功能菜单提供3个参数文件供使用。

3． 辅助图示：无功能。

4． 测试报告：查看已经保存的测试报告，每个功能菜单提供8个预设的测试报告。

5． 帮助主题：进入在线帮助系统。

6． 轻重载F4：轻载、重载间切换，测试过程中不能切换。

7． 试验F5：开始本次测试。

8． 退出Esc：退出本试验菜单。

三. 试验原理及测试过程

试验开始后，程序按用户设定输出波形，用户可以【↑↓ 】加减变量，ESC退出试验。

测试完毕后，测试装置自动进入标准状态，无电压电流输出。用户根据提示可实现试验报告存盘。
