GDJB-902 微机继电保护测试仪说明书

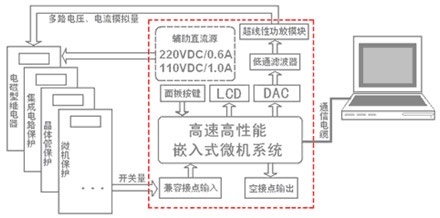

产品结构
1、 高速高性能嵌入式微机系统
本装置的主控机为高速高性能嵌入式微机系统，控制软件采用C++与汇编混合编程，产生各种相别高精度波形。由于本机一体化结构，各部分结合紧密，每周波输出高达500点，至少可以1050Hz以上的频率输出波形，这是原来通过计算机以通信口直接控制测试装置所做不到的。由于点数高，波形失真度小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现精确移相、谐波叠加。
2、 16位DAC
采用16位高精度DAC芯片，确保拟合波形精度高，线性度好。即使在小信号输出时亦可保证极小失真。
3、 低通滤波器
由于DAC分辨率高且波形点数多，DAC转换输出的阶梯波已具有相当好的波形质量，后级仅需较简单的低通滤波器即可滤除高频分量，还原出高质量、高稳定的正弦波，很好地克服了幅值和相位漂移等问题。确保了谐波试验、高级仿真暂态波形的真实性。
4、 高精度功放模块
电流、电压放大器输出端绝没有升压、升流器，而采用直接输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，可以真实的仿真保护设备发生突然短路故障时的电流和电压特征。
功放电路采用独有超线性放大技术，由进口大功率器件作输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。智能型保护可同时判断过压、过流、过载、过热及短路保护。当电流回路出现过流，电压回路出现过载或短路时，自动关断整个功放电路，并给出音响告警信号提示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。在10A以下输出时装置可长期工作，当电流达到10A及以上时，软件限时启动，在到达限时时间后，软件自动关闭功率输出并给出告警指示。输出电流越大，限时越短，保证功放安全工作。
5、 辅助直流源输出(选配)
本机可选配独立的两组直流电源，一组110VDC/1.0A，另一组220VDC/0.6A，开机自动同时输出，可用作保护供电电源，无需通过软件设置和调整。
6、 开入、开出量
本装置有八路开关量输入电路，兼容空接点和0-250V电位接点。可以方便地对各相开关触点的动作时间和保持时间进行测量。
开关量输出有4路，为继电器空接点输出。输出容量为DC：250V／0.3A。开关量输出与电压、电流、开入等各部分均完全隔离。这4路开出量的动作过程在各个测试模块中稍有不同，详细请参看各模块软件操作说明。
7、 大屏幕LCD及面板按键操作
装置采用640×480点阵8’’大屏幕高分辨率图形液晶显示屏，操作界面和试验结果均为全中文，显示直观清晰。全部操作过程通过面板上的23个按键进行，所有界面均中文显示且均在显示屏上设定，面板的23个按键排列美观，极其人性化，操作简单方便，基本不需要计算机知识，极易掌握。面板结构请参照图2.3.2所示。

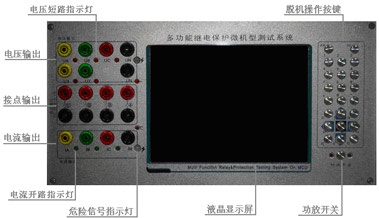

8、 面板结构
装置的面板结构布置如图2.3.2所示。
注意：当本测试装置因某些原因（过压、过流、温度过高或数据异常）自我保护时，发出音响告警，请用户将功放开关复位。
危险信号指示灯说明：正常状态下为绿色，有危险信号进入本装置时为红色，直至危险信号解除才变为绿色；这里的危险信号是指外部电压通过电压输出（UA、UB、UC、UX、UY）、电流输出（IA、IB、IC）端子进入本装置。
第三章 基 本 操 作
一、线路连接

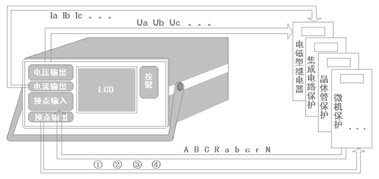

模拟量、开关量输出端子连接方式如下图：
注意问题：如果被测设备是在运行现场，则必须将现场的电流互感器(CT)、电压互感器(PT)回路与保护设备解开，以免本装置受强烈干扰而不能正确测试。另外，请在功放打开前将外部所有连线接好。
电流端子：将IA、IB、IC、In与被测设备一一对应连接。
电压端子：将UA、UB、UC、Ux、Uy、Un与被测设备一一对应连接。

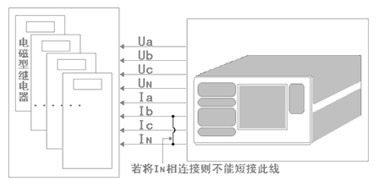

说明：测试电流继电器使用相间输出时，请将电流输出的任意一端接地(如图3.1.2所示)，这样可以获得最高精度；而在测试微机保护将IA、IB、IC及IN全部连接时则不需要。
常见问题分析及处理方法
|
序号 |
故 障 现 象 |
原 因 分 析 |
处 理 方 法 |
|
1 |
打开电源开关即出现音响告警 |
打开总电源开关时，功放开关未复位 |
关闭总电源后再打开即可 |
|
2 |
打开功放开关时，明显感觉不到电源功率的变化，且在所有功能菜单试验运行时均无故障量输出 |
电源保险烧坏 |
更换电源保险 |
|
3 |
定检试验做距离Ⅰ段，显示Ⅰ段动作，实际Ⅱ段动作 |
距离保护Ⅰ段阻抗值太小，造成保护误动 |
将距离Ⅰ段故障电流改为10A或以上 |
|
4 |
整组试验做零序Ⅰ段，显示Ⅰ段动作，实际Ⅱ段动作 |
超越范围太大导致误动 |
将零序电流区内定值设为0.94～0.97倍之间 |
|
5 |
整组传动试验时，开关分闸之后，不能再合闸 |
重合闸出口时间设置太小 |
将该值设为100ms左右 |
|
6 |
定检试验，做901系列保护时接点动作不正确 |
901系列保护出口A、B、C分开动作之间有延时，使保护动作不正确 |
将测试装置的接点输入端子A、B、C全接至901保护的对应接点 |
|
7 |
整组保护试验接点带电位时，保护不动作 |
接线有误 |
将测试仪的高电位与低电位反接，也就是把跳A、B、C、R与公共端N反接 |
|
8 |
阻抗特性试验时，电压断线闭锁 |
装置未等保护复归便送出故障量 |
将参数中返回时间设成大于保护的复归时间 |
|
9 |
定检测试时，电压断线闭锁 |
装置未等保护复归便送出故障量 |
将参数中的保护复归时间设成大于被测保护的复归时间 |
|
10 |
滑差闭锁试验时，被测设备动作，但动作时间为零 |
终止频率设置错误 |
将终止频率设成被测设备的动作定值。一般地，该定值是由初始频率与低周差值相减所得 即fe=fb-df； |
|
11 |
滑差闭锁试验时，被测设备动作，但动作时间与整定的动作延时相差过大 |
装置未等保护复归便送出故障量 |
在试验运行后，根据提示在保护复归后再确认变频 |
专用配件、配套技术资料及备品备件
|
序号 |
名称 |
规格型号 |
数量 |
单位 |
备注 |
|
1 |
专用测试导线 |
DCC -3 |
1 |
包 |
六相电压六相电流(3米) |
|
2 |
使用说明书 |
GDJB系列 |
1 |
本 |
|
|
3 |
合格证 |
GDJB系列 |
1 |
份 |
按产品唯一出厂编号 |
|
4 |
出厂报告 |
GDJB系列 |
1 |
份 |
按产品唯一出厂编号 |
|
5 |
包装箱 |
GDJB系列 |
1 |
个 |
加强高级铝合金 |
|
6 |
电源线 |
300/500V |
1 |
根 |
|
|
7 |
保险管 |
10A |
2 |
个 |
|
|
8 |
通讯数据线 |
DB9 |
1 |
根 |
联机操作专用 |
|
9 |
随机光盘 |
GDJB系列 |
1 |
张 |
联机操作专用软件安装光盘 |
|
10 |
随机U盘 |
SSK2G以上 |
1 |
个 |
主机软件升级及试验报告导出 |
可选配件
|
序号 |
名称 |
规格型号 |
数量 |
单位 |
备注 |
|
1 |
专用笔记本电脑 |
进口或用户订制 |
1 |
台 |
GDJB系列联机软件操作 |
