JRD-200 电子式热继电器测试仪说明书
尊敬的用户：
感谢您购买本公司JRD-200电子式热继电器测试仪。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注 意 事 项
1、本机在使用前，应详细检查电流输出线的截面长度应满足要求，否则将影响输出电流值。
2、每次使用完设备后，应将“电源调节旋钮”手柄逆时针调至零位。
3、用户购机后，应严格按照本说明操作。
4、运输时，必须小心轻放，避免强烈震动。
5、仓库保管时，环境温度为0～30℃及相对湿度不超过85%，空气中不应含有引起腐蚀的有害杂质。
6、接好连接线！
本手册内容如有更改，恕不通告。没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目 录
一、产品特点 4
二、主要技术指标 5
三、操作方法 5
四、保修条件 6
附件：调试选型使用规程 6
JRD-200电子式热继电器测试仪
本测试仪是公司收集全国各地用户反馈信息及多年的实践经验研制而成的新一代测试仪器，主要用于对各种热继电器及电动机保护装置进行整定、校验。由于它设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场。
一、产品特点

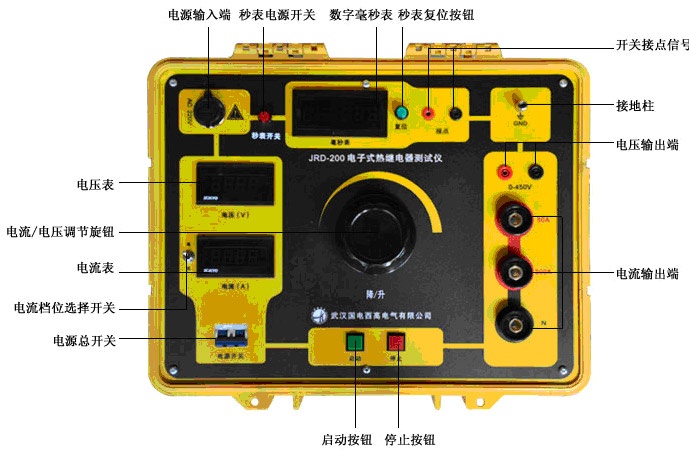

面板示意图
◆ 可长时间输出0～200A电流
◆ 可同步测试热继电器、热电偶、电动机保护器的动作时间
◆ 接点检测
◆ 可同时串接若干只校验，提高工作效率
二、主要技术指标
1）电源输入：AC 220V±10% 50Hz
2）仪表等级：1.0级
3）输出电流：50A . 200A
4）测时范围：0.001S～999.999S 分辨率1ms
5）测量误差：0.005%量程.2digs。
6）外形尺：445*345*380
7）重量：25KG
三、操作方法
1、电源接通前，应断开“电源控制”开关，并将电源调节旋钮逆时针调回零位。
2、接通电源， 然后将“电流输出”端子及“开关量输入”接点端子用专用测试导线连至被测继电器接点。
3、连接完毕后，合上“电源控制”开关，按下“启动”按钮，顺时针将电源调节旋钮调节到所需的试验电流，然后按下“停止”按钮，打开秒表电源开关，再次按下“启动”按钮，即可对被测继电器进行特性试验。在对0～50A保护器进行测试时，将量程转换开关置“50A”侧，在对50～200A保护器进行测试时，将开关置“200A”侧。
四、保修条件
本测试仪自发货之日起十二个月，用户若在严格遵守本公司规定的使用、运输、保管的条件下，发现问题本公司给予免费维修，终生维护。
附件：调试选型使用规程
一、热继电器的校验
a.热继电器首次使用前和使用中应定期进行核验、调整以保证其动作的准确性；
b.校验前先清除热继电器上所有零部件上的灰尘、污垢、锈斑。相关紧固件应坚固到位无松动。用手按压脱扣机构，脱扣动作应灵敏可靠；
c.连接好校验电路，将调压变压器的输出调到零位置，将热继电器置于手动复位状态，并将整定值旋钮置于额定值处，检查无误后，合上电源开关QS，指示灯HL亮；
d.将调压变压器输出电压从零升高，使热元件通过的电流升至额定值，1 h内热继电器应不动作；若1 h内热继电器动作，则应将调节旋钮向整定值的方向旋动；
e.接着将电流升至1.2倍额定电流，热继电器应在20 min内动作，指示灯HL熄灭；若20 min内不动作，则应将调节旋钮向整定电流小的方向旋转；
f.将电流降至零，待热继电器冷却并手动复位后，再调升电流至1.5倍额定值，热继电器应在2 min内动作；
g.再将电流降至零，待热继电器冷却并手动复位后，快速调升电流至6倍额定值，分断QS再随即合上，其动作时间应大于5 s。
举例说明
1、设计规范的规定：
通用用电设备配电设计规范 GB50055—93
第2.4.7条 交流电动机过载保护器件的动作特性应与电动机过载特性相配合。过载保护器件宜采用热过载继电器（以下简称热继电器）或反时限特性的过载脱扣器，亦可采用反时限过电流继电器。有条件时，可采用温度保护或其他适当的保护。
第2.4.8条 当交流电动机正常运行、正常起动或自起动时，过载保护器件不应误动作，并应符合下列规定：
a.热继电器或过载脱扣器的整定电流，应接近但不小于电动机的额定电流；

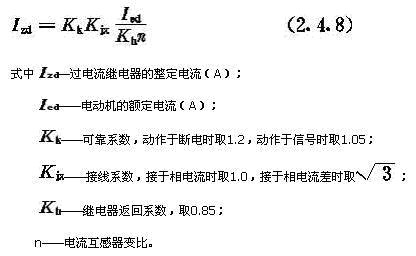

b.过载保护的动作时限应躲过电动机的正常起动或自起动时间。过电流继电器的整定电流应按下式确定：
c.必要时，可在起动过程的一定时限内短接或切除过载保护器件。
2、制造规范的规定：

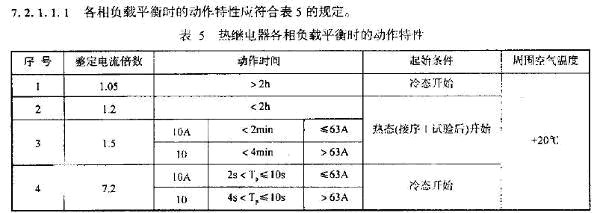

JBT 8627-1997 热过载继电器
GB 14048.4-2003 低压开关设备和控制设备机电式接触器和电动机起动器
二、热继电器的选型和使用
热继电器是利用流过电器的电流所产生的热效应而反时限动作的继电器。在电动机控制中主要实现电动机的过载保护、断相保护、电流不平衡运行的保护及其他电气设备发热状态的控制。但是由于没有正确的选择和使用热继电器而引起电动机烧毁的事故，时有发生。如何合理地选用和校验热继电器。笔者从长期的工作的工作实践中总结出以下几个方面:
1、热继电器的选择
根据电动机定子绕组的连接方式选择热继电器的类型。电动机的定子绕组做三角形连接的必须选择三相结构带断相保护装置的热继电器，电动机的定子绕组作星形连接的应选用普通三相结构或两相结构的热继电器；
根据电动机的额定电流选择热继电器的规格，一般应使热继电器的额定电流等于或稍大于电动机的额定电流；
根据需要的整定电流值选择热元件的编号和电流等级。一般情况下，热元件的整定电流为电动机额定电流的0.95 -1.05倍。特殊情况下，最好选择可调式热继电器，并按实际使用情况调节电流到合适值，电动机拖动的是冲击幸福灾祸启动时间较长及拖动的设备不允许停电的场合，热继电器的整定电流值可取电动机额定电流的1.1-1.5倍，电动机的过载能力较差，热继电器的整定电流可取电动机额定电流的0.6-0.8倍，同是，整定电流应留有一定的上下限调整范围；
如果热继电器的安装位置环境温度不同时，还应考虑到温度影响，其整定电流也应由少许差别；
更换热继电器时应按电动机原来配套的热继电器规格、型号选择，或按所配负载电动机额定电流的6倍动作电流选择热继电器，而且动作时间一定要原来的热继电器相同。
2、热继电器的使用
热继电器必须按照产品说明书中规定的方式安装，安装处的环境温度应与电动机所处环境温度基本相同，当与其他电气安装在一起时，应注意将热继电器安装在其他电器的下方，以避免受其他电器发热影响而误动作，其安装倾斜度不得超过50；
考虑到导线材料和粗细将影响到热元件连接点传导到外部热量的多少，导线过细，轴向导热快，热继电器可能提前动作；反之，导线过粗，轴向导热快，热继电器可能滞后动作，所以热继电器出线端的连接导线应按表1的规定选用；
3、综合看一下：
可以看出，设计和制造标准结论是一致的：1.2倍电动机额定电流时，热过载继电器必须动作，时间限制为2h内。
1.2倍的含义就是，热继电器的误差不应超过20%。可见热继电器误差大部分比较高，应在20%左右。
因此，如果是选择热继电器，则需要看一下它的误差范围到底是多少。但是，目前微机保护的误差范围也是±2.5%左右，因此都以1.05倍电动机额定电流开始计算过热。
