XZY-II 综合移相器说明书

尊敬的用户：

感谢您购买本公司XZY-II数字移相器。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注 意 事 项

使用产品时，请按说明书规范操作

未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。

存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

本手册内容如有更改，恕不通告。没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

目    录

一、概述 4

二、用途和适用范围 4

三、主要技术指标 4

四、基本原理 5

五、使用方法 6

六、注意事项 8

七、保养、维修 9

八、运输、贮存 9

XZY-II数字移相器

一、概述

移相器是由变压器式移相器，数字式相位显示仪，电压电流数显表、输出电压调节、移相细调及电源等单元组成注新一代便携式电工仪器，本产品将变压器移相技术与数字测量技术进行了有机结合，移相调节精度高，读数准确直观、电压输出可调。本机结构牢固可靠，全密封、携带方便，便于在野外和现场使用。

二、用途和适用范围

移相器能在0～360度范围内达到任意角度的超前或滞后移相目的。

本移相器采用三相三芯柱变压器，Ｙ0接线方法，每相均有四个等边绕组，交叉连线形成不同夹角，形成对角线相连的六边形，六个边共高十二个抽头，即十二档，每档30度，三相同步调节，细调由三只同轴自耦变压器与电容组成，使输出三相在0～360度范围内同步调节，以保证三相输出的平衡。

本移相器具有操作方便、体积小、噪音低、输出波形好等特点，能满足较高精度的单相及三相交流功率、相位等仪表的测试校验，也能用于电度表的检定装置之中。

三、主要技术指标

1、输入电压：三相四线3×380(220)V    50Hz

2、输出电压：三相四线3×(0~380) / (0~220)，三位半数字显示，

精度：1级

  输出电流：交流2-20A  三位半数字显示，精度1级

3、最大输出容量3×300VA

4、三相粗调：0°~360°，每步30°进移相

5、三相细调：-3°~18°，12°~33°，四位数字显示，精度1.0级

6、电压波动：粗调≤1.5%，细调≤2.0%

7、波形失真：输出波形失真度≤输入波形失真度

8、温升：＜60 ℃

9、绝缘电阻：≥22MΩ

10、耐压试验：1.5kV/min

11、使用环境：温度-10℃~ 40℃，湿度＜80%

12、外形尺寸：480×360×230mm

13、重量：约35kg

＊ 当顺时针调节移相粗调旋钮相位表头递减移相时，请任意调换输入三个相序即可

四、基本原理

   本移相器是采用变压器移相原理设计制造的，其基本工作原理如下方框图：

五、使用方法

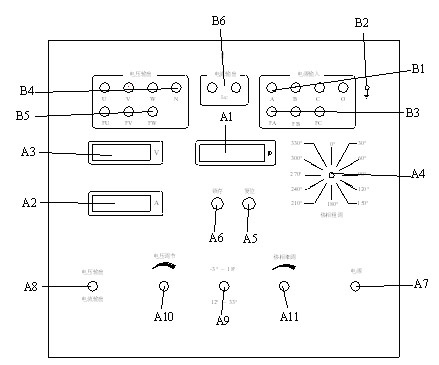

（一）数字式三相移相器面板示意图及说明

面板：

Ａ１．移相显示表头，四位数字显示00 ~3600相角。

Ａ２．输出Ｖ相负载电流显示表头，３位半数字显示。

Ａ３．输出间U、W电压显示表头，３位半数字显示。

Ａ４．移相粗调旋钮，依面极刻度旋转移相。

Ａ５．相位表头复位键。按此键后可显示移相角度。

Ａ６．相位表头锁存键。调好移相角度不需变化时，按此键可锁表头数字。

Ａ７．电源开关，此键可切断或接通整机内部电源。

Ａ８．输出功能选择开关，开关拨向电压输出则输出三相电压U﹑V﹑W对应输入Ａ、Ｂ、Ｃ电源移相；开关拨向电流输出则可输出ＡＣ０～２０Ａ电流，对应Ｂ相输入移相。

Ａ９．移相细调选择按钮，根据标记可选择-30~180，120~330细调范围。

Ａ１０．输出电压调节旋钮、输出U﹑V﹑W三相由此旋钮一起同步调节，其中U、Ｗ之间电压由表头显示０Ｖ～３８０Ｖ。

Ａ１１．移相细调旋钮，此旋钮配合Ａ９可实现３０º范围移相调节。

Ｂ１．输入三相四线接线柱。

Ｂ２．机壳接地柱。

Ｂ３．Ｆ１、Ｆ２、Ｆ３是分别对应输入Ｃ、Ｂ、Ａ三相的保险座。

Ｂ４．输出三相四线接线柱。

Ｂ５．Ｆ４、Ｆ５、Ｆ６是分别对应输出Ｗ、Ｖ、U三相的保险座。

Ｂ６．电流输出接线柱。

（二）使用方法

１．检查面板Ｂ３、Ｂ5各保险管是否完好。

２．关断本机电源开关Ａ７，将电压调节旋钮Ａ１０调至最低位，再接上面板Ｂ１三相四线Ａ、Ｂ、Ｃ、Ｏ输入电源。

３．接上面板Ｂ３电压输出U、Ｖ、Ｗ、Ｎ所需加负载，但负载功率不能超出本机最大输出功率。

４．合上外部闸刀，打开本机电源开关Ａ７，Ａ１、Ａ２、Ａ３三表头也均应点亮。

５．通电预热约半分钟后调节电压输出旋钮Ａ１０至所需值，三相移相电压输出U、Ｖ、Ｗ、Ｎ，其中U、Ｗ间电压由Ａ３表头显示，Ｖ相负载电流由Ａ２表头显示。

６．调节移相粗调旋钮Ａ４至所需移相角度大致档位，再调节移相细调旋钮Ａ１１，配合细调选择开关Ａ９（开关拨向上方，移相细调旋钮Ａ１１顺时针调节1圈移相150，开关拨向下方，移相细调旋钮Ａ１１逆时针调节1圈移相150），每当调节移相粗调旋钮Ａ４后，要将细调选择开关Ａ９拨向上方，移相细调旋钮Ａ１１顺时针调节相位表头显示相位增加。每档移相粗调，可实现00~300范围移相连续细调，其中可通过复位按钮Ａ５，由Ａ１表头显示移相角度，当调至所需移相角度时可按锁存Ａ６锁住Ａ１表头显示之值，当需重新显示移相角度时，按复位按钮Ａ５即可。

六、注意事项

１．本机输出Ｎ点不准与输入零线连在一起使用。

２．本机使用时保持强电状态，须注意安全，机壳接地柱必须接地。

３．本机所使用保险的熔丝均为５Ａ，作为短路和过载的保护，使用时必须符合规定。

４．当环境干扰较大时，如让移相器无输出而Ａ２、Ａ３表头不为０，记下此数，在测定结果中减去此值即可。

５．打开电源开关后，若无任何显示，应立即断电，请先检查输入保险是否完好，再检查外部输入的三相四线是否连接好，如还无任何显示，请与本公司联系。

６．本产品保修期为一年，在保修期内质量、技术问题、免费修理，用户操作不慎造成损坏，提供优惠服务。

七、保养、维修

１．验证设备的可用性

   仪器在使用前首先观察仪器外观是否有破损。通电后检查仪器表头是否有显示，显示是否完整，对长期没有使用的仪器还应检查其输出部分接线柱是否锈蚀、老化现象，否则应及时清理完好再使用。使用时请参照“使用操作”方法。

２．设备的保养

   每次完成试验后，清整仪器接线柱上的连线，关闭电源，断开电源插头，盖上机箱盖，放置在干燥无尘、通风无腐蚀性气体的室内。

３．保险管的更换方法

仪器的保险管与仪器的电源插座连为一体，更换时首先应拔掉电源线，用小一字改锥从上方拨出保险盒。

八、运输、贮存

■运输

   设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。

   设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许最高堆码层数为二层。

设备运输时，面板应朝上。
