XZY-III 微电脑移相器说明书
尊敬的用户：
感谢您购买本公司XZY-III微电脑移相器。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注 意 事 项
使用产品时，请按说明书规范操作
未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。
存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
本手册内容如有更改，恕不通告。没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目 录
一、产品简介 4
二、主要用途 4
三、使用条件 5
四、安全 5
五、本仪器特点 5
六、 技术指标 6
七、移相器面板说明 8
八、内部接线结构示意 9
九、使用方法 9
十、自动渐变工作模式 13
十一、输出保护 15
十二、恢复与复位 16
十三、参数设置键盘的指向 16
十四、注意事项 17
十五、附件及配件清单 17
十六、售后服务 17
XZY-III微电脑移相器
一、产品简介
XZY系列微电脑移相器作为传统感应移相器的更新换代产品，是电力部门、电工仪表行业、大型电力用户、科研院所和高、中等院校等一切需要相位调节的部门之理想的精密移相电源，它能平滑无级地实现电流对电流、电压对电压、电流对电压的移相。其中，XZY-III型微电脑移相器以方便地实现三相电流对三相电压的精密移相。XZY-III型微电脑移相器有六个输出量，即参考电流ＩA、ＩB、ＩC，移相电压ＵA、ＵB 和ＵC，其中ＩA、ＩB、ＩC 之间的相角互为恒定的120°，ＵA、ＵB 和ＵC 之间的相角也互为恒定的120°。三相电流对三相电压的移相操作通过移相器面板上的相应键盘实现。
XZY-III型微电脑三相移相器的突出优点是它的高精度、高可靠性和高稳定度，并且触摸按键盘，操作简单、液晶显示屏直观显示所有参数、重量轻，受到行家的好评和用户的广泛青睐。
二、主要用途
本产品主要用于继电保护装置测试、励磁调节器测试、电度表
测试、功率因数自动补偿器测试以及相位表测试等众多领域。
三、使用条件
工作电源：AC 220V±10% 50Hz±1%
环境温度：0～40℃
相对湿度：≤90%RH
四、安全
由于本仪器输出的相电压最可高达280V，使用时应先降低输出电压，然后接线，检查无误后再升输出电压。
五、本仪器特点
* 本仪器设有多套跟踪系统，能自动跟踪每相电压、电流以及移相
角的设定值，使输出不受接入负载的影响。
* 既可恒压输出对称三相电压, 亦可恒压输出非对称三相电压；
* 既可恒流输出对称三相电流，亦可恒流输出非对称三相电流；
* 能方便地实现三相电流对三相电压任意角度连续移相或预置移
相；
* 移相角度稳定，移相范围大，可重复做正向或逆向任意角度连续
移相；
* 移相精度高，单步移相0.1°,稳定无漂移；
* 移相操作全部采用键盘操作，并具有以下三种移相方式：
① 预置快速移相（大跨度快速移相）
② 连续移相
③ 单步移相（微调移相）
* 输出波形好（DDS 合成）, 不受工作电压波形畸变的影响；
* 对电流、电压幅值、移相角，频率在输出范围内可实现自动渐变
式输出，方便参数的搜索；
* 设有防外部过载及短路的快速自动保护装置；保护本仪器不会因
使用不当而烧毁。
六、 技术指标
* 输出电压相数：三相（ＵA、ＵB、ＵC）；
* 输出电流相数：三相（ＩA、ＩB、ＩC）；
* 输出波形：正弦波；
* 三相相位差：对称120° (对称角误差≤±0.2°)；
* 输出频率： 45.0Hz~350.0Hz(误差≤±0.2Hz)；
* 输出电流：0.1A10A /相（恒流）
* 输出电压：1V260V /相(恒压)
* 电流输出功率: 60VA (20VA/相)
* 电压输出功率: 75VA (25VA/相)
* 移相范围：±360°
* 移相误差：≤±0.3°
* 移相方式及速度：
⑴ 正向或逆向连续移相: 25°/S
⑵ 正向或逆向单步移相: 每步0.1°
⑶ 预置任意角设置移相：大跨度快速移相。
* 显示分辨率：
移相角：0.1°；
电压值：0.1V；
电流值：0.01A；
频率值：0.1Hz。
* 允许最大负载：
电压端：≥2.2KΩ（220V 输出时）;
电流端：≤0.5Ω （6A 输出时）
* 工作电源: 单 相 220V±10％ 50Hz
* 外形尺寸: 440×400×200 mm3
* 重量：19Kg

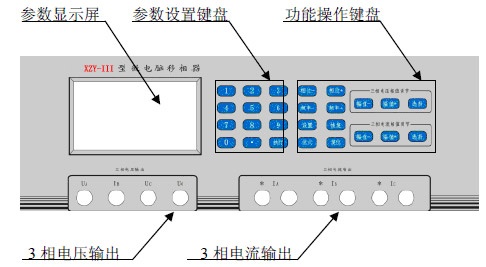

七、移相器面板说明
说明：
参数显示屏显示本仪器所有的运行数据和波形示意图；
参数设置键盘可预置输出电压幅值、电流幅值、移相角度和信
号频率；
功能操作键盘可实时设置输出电压幅值、电流幅值、移相角度
和信号频率，定义参数设置键盘的指向，设置仪器的工作方式
以及本仪器运行状态的恢复与复位；
3 相电压输出，UA/UB/UC，星型接法；
3 相电流输出，IA/IB/IC，3 相独立输出。

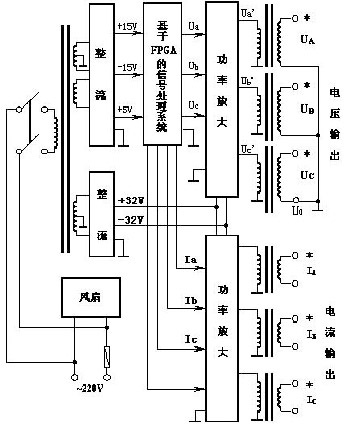

八、内部接线结构示意
九、使用方法
1.接线
a、三相电流:
三相电流从ＩA、ＩB 和ＩC 端子输出，带"*"号的端子为同名端。每一相电流输出端子, 或接入电流负载（小于0.5Ω），或将其短路。请注意:由于ＩA、ＩB、ＩC均为恒流方式输出，故不可开路,否则仪器将判断为机器故障并自动停机。
b、三相电压:
三相电压从ＵA、ＵB 和ＵC 端子输出设在面板上; Ｕ0 端子为中心点。每一相电压输出端子所接负载不得小于2.2KΩ(220V 输出时)。请注意:由于UA、UB、UC均为恒压方式输出，故不可短路,否则仪器将判断为机器故障并自动停机。
2.开机
a、 检查电压输出端子及电流输出端子负载的接线情况，使之符合本仪器的要求，不用的电流输出端子请短接起来。

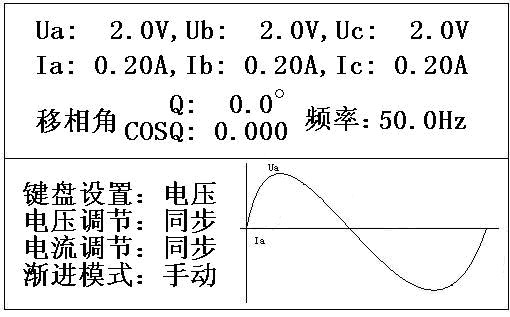

b、投入电源开关，仪器开始初始化，开始初始化完毕后，仪器处于默认的初始状态，液晶屏显示如下：
c、此时UA、UB、UC 输出为2.0V；IA、IB、IC 输出为0.2A,UA 与IA 的移相角为0O，输出频率为50.0Hz，参数键盘指向电压幅值，电压、电流调节方式均为同步方式，渐进模式为手动。
3.电压输出幅值调节
a、UA、UB、UC 输出幅值同步调节：按【选择】键，使电压调节方式为“同步”，按“三相电压幅值调节”区中的【幅值+】、【幅值-】键可步进式升、降三相电压的幅值（按下键不放可连续步进），亦可通过参数设置键盘设置三相电压的幅值（此时键盘设置：电压），输入电压幅值后按【执行】键，三相电压的幅值将自动搜索至输入值。
b、UA、UB、UC 输出幅值非同步调节：按【选择】键，使电压调节方式指向需调节的某相电压，按“三相电压幅值调节”区中的【幅值+】、【幅值-】键可步进式升、降该相电压的幅值（按下键不放可连续步进），亦可通过参数设置键盘设置该相电压的幅值（此时键盘设置：电压），输入电压幅值后按【执行】键，该相电压的幅值将自动搜索至输入值。未被选中的相其幅值不变。
4.电流输出幅值调节
a、IA、IB、IC 输出幅值同步调节：按【选择】键，使电流调节方式为“同步”，按“三相电流幅值调节”区中的【幅值+】、【幅值-】键可步进式升、降三相电流的幅值（按下键不放可连续步进），亦可通过参数设置键盘设置三相电流的幅值（此时键盘设置：电流），输入电流幅值后按【执行】键，三相电流的幅值将自动搜索至输入值。
b、IA、IB、IC 输出幅值非同步调节：按【选择】键，使电流调节方式指向需调节的某相电流，按“三相电流幅值调节”区中的【幅值+】、【幅值-】键可步进式升、降该相电流的幅值（按下键不放可连续步进），亦可通过参数设置键盘设置该相电流的幅值（此时键盘设置：电流），输入电流幅值后按【执行】键，该相电流的幅值将自动搜索至输入值。未被选中的相其幅值不变。
5.移相操作
a、连续移相：
按下【相位+】键不放，此时移相器以大约25°/s 的速度作正向连续移相，松开此键，则相位锁定。按下【相位-】键不放，此时移相器以大约25°/s 的速度作反向连续移相，松开此键，则相位锁定。
b、单步移相：
每击一次【相位+】键(按下后立即松开)，则相位增加0.1°。
每击一次【相位-】键(按下后立即松开)，则相位减少0.1°。
c、键盘预置移相：
按【设置】键使参数设置键盘指向移相（此时键盘设置：移相），然后将所要求的移相角度通过面板上的参数设置键盘键入移相器,最后按【执行】键，移相器则自动搜索到预置的移相角度上。
d、移相相位的读出:
“移相角”所显示的角度定义为：输出电流ＩA 滞后于输出电压ＵA 的角度。功率因数值（cosφ）的读出值即为移相角的功率因数值。
6.频率设置
a、连续设置频率：
按下【频率+】键不放，此时移相器以大约1Hz/s 的速度升高输出信号的频率，松开此键，则频率锁定。按下【频率-】键不放，此时移相器以大约1Hz /s 的速度降低输出信号的频率，松开此键，则频率锁定。
b、单步设置频率：
每击一次【频率+】键(按下后立即松开)，则频率增加0.1Hz。
每击一次【频率-】键(按下后立即松开)，则频率减少0.1Hz。
c、键盘设置频率：
按【设置】键使参数设置键盘指向频率（此时键盘设置：频率），然后将所要求设置的频率值，通过面板上的参数设置键盘键入移相器, 最后按【执行】键，移相器便以每秒约5Hz 的速度自动搜索到预置的频率上。
7.输出参数区间
a、本移相器的电压输出范围1~280V，当操作或设置值低于1V时，一律为1V；操作或设置值高于280V 时，一律为280V。
b、本移相器的电流输出范围0.1~10A，当操作或设置值低于0.1A时，一律为0.1A；操作或设置值高于10A 时，一律为10A。
c、本移相器的输出频率范围45~350Hz，当操作或设置值低于45Hz 时，一律为45Hz；操作或设置值高于350Hz 时，一律为350Hz。
十、自动渐变工作模式
开机时本仪器工作于常规工作模式：“手动”，此时所有的参数设置均需要人工干预。为了方便用户进行关键参数的搜索，本仪器提供了4 种“自动渐变工作模式”。没有参加渐变的参数不变
1.输出电流自动渐变工作模式
a、按【模式】键，使本仪器的工作状态切换为输出电流自动渐变工作模式（渐变模式：电流）。
b、通过数字键盘设置电流渐变的初值、终值和步长值（数字键+执行键）。
c、当步长值设置完毕后，本仪器开始自动渐变操作。
d、当输出电流幅值达到终值后，若还没有改变工作状态，则本仪器的电流幅值将回到设置的初值继续进行渐变操作，直到按下【恢复】键为止。
e、渐变输出电流的相由“电流输出”模式而定。
2.输出电压自动渐变工作模式
a、按【模式】键，使本仪器的工作状态切换为输出电压自动渐变工作模式（渐变模式：电压）。
b、通过数字键盘设置电压渐变的初值、终值和步长值（数字键+执行键）。
c、当步长值设置完毕后，本仪器开始自动渐变操作。
d、当输出电压幅值达到终值后，若还没有改变工作状态，则本仪器的电压幅值将回到设置的初值继续进行渐变操作，直到按下
【恢复】键为止。
e、渐变输出电压的相由“电压输出”模式而定。
3.移相角渐变工作模式
a、按【模式】键，使本仪器的工作状态切换为移相角自动渐变工作模式（渐变模式：相位）。
b、通过数字键盘设置移相角渐变的初值、终值和步长值（数字键+执行键）。
c、当步长值设置完毕后，本仪器开始自动渐变操作。
d、当移相角达到终值后，若还没有改变工作状态，则本仪器的移相角将回到设置的初值继续进行渐变操作，直到按下【恢复】键为止。
4.输出频率渐变工作模式
a、按【模式】键，使本仪器的工作状态切换为输出频率自动渐变工作模式（渐变模式：频率）。
b、通过数字键盘设置输出频率渐变的初值、终值和步长值（数字键+执行键）。
c、当步长值设置完毕后，本仪器开始自动渐变操作。
d、当输出频率达到终值后，若还没有改变工作状态，则本仪器的输出频率将回到设置的初值继续进行渐变操作，直到按下【恢复】键为止。
渐变工作模式的切换顺序：
十一、输出保护
本移相器设有三套灵敏保护：
a、移相器电压输出相对“地”短路及相间短路保护，当短路发生时本仪器将迅速切断所有的输出，并在液晶屏上显示故障提示。
b、移相器电流输出开路保护，当任一相电流开路时，本仪器也将迅速切断所有的输出，并在液晶屏上显示故障提示。
c、电流、电压输出过载保护，当任何一相输出超出最大输出功率时，本仪器将切断所有输出，并在液晶屏上显示故障提示。在保护动作后, 移相器将停止工作，此时电压、电流输出为零，必须在消除故障后，按【恢复】键或【复位】键，本仪器将恢复输出。
十二、恢复与复位
本仪器在遇到故障和异常时，会自动切断所有的输出，以保护本仪器和用户设备不被损坏。当保护操作执行后，本移相器有两套恢复移相器工作的方式；
a、恢复方式
【恢复】键有两个用途：
其一，当本仪器自动切断所有的输出时，按【恢复】键，移相器则恢复至保护操作前的参数状态。其二，当本仪器进行自动渐变输出时，按【恢复】键，移相器则则停止自动渐变输出输出，等待【模式】键的切换命令。
b、复位方式
在任何状态下，按【复位】键，移相器则恢复至启动时的初始状态。
十三、参数设置键盘的指向
参数设置键盘由0~9、小数点和执行键组成，用来快速设置输出参（电流、电压的幅值，移相角以及频率）。每当数字值键入以后再按【执行】键，则立即改变输出参数。所改变的参数由参数键盘的指向决定（键盘设置：XX）。改变键盘的指向有两种方式：
a、按【设置】键进行切换，切换顺序如下：
b、随参数设置的“+”、“-”键而定，只要按下【XX+】或【XX-】,
则参数键盘就指向XX，这里的XX 指电压、电流、移相角或频率。
十四、注意事项
* 所有键盘输入的当前值均以反衬的形式显示，当用数字键盘设置参数时，若2秒钟内没有按【执行】键，则本次设置无效。
* 存储：存放本产品的库房环境温度应为－10～50℃，相对湿度不大于95％RH，室内应无酸、碱及腐蚀气体，且无强烈机械冲击。
* 开箱及检查：开箱后请按随机所附的装箱单检查附件是否齐全，面板是否有损伤。再按“使用说明”章节进行通电检查。
十五、附件及配件清单
220V 电源线 一根
使用说明书 一份
测试导线 四根
短接线 三根
光盘 一张
十六、售后服务
1.本公司对售出产品的保修期为一年，三年内负责维修（保修期自用户购买仪器之日起计算）。保修期免费维修，维修期内只收取成本费。
2.保修期内如出现下列情况之一时，维修应收取成本费：
由于用户摔落造成的故障或损坏；
由用户自行委托其它单位维修而引起的故障或损坏；
因电源电压不正常导致本仪器的故障或损坏；
因出现不可抗拒力（如
