GDMS-II 智能毫秒计说明书

尊敬的用户：

感谢您购买本公司GDMS-II智能毫秒计。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注 意 事 项

使用产品时，请按说明书规范操作

未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。

存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

本手册内容如有更改，恕不通告。没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

目      录

一、产品简介 4

二、主要用途 4

三、使用条件 4

四、安全 5

五、结构特征与工作原理 5

六、面板说明 6

七、使用说明 8

八、运输 12

九、储存 12

十、开箱及检查 12

十一、附件及配件清单 12

十二、售后服务 13

GDMS-II智能毫秒计

一、产品简介

毫秒计时是电气测试的重要内容之一，根据用户对毫秒计时的要求，结合GB732-74和IEEE694-84的标准，我公司在GDMS-I型智能毫秒计的基础上再次开发出GDMS-II型智能毫秒计。本毫秒计除拥有GDMS-I型智能毫秒计所有的功能外（计时器启动/停止的控制方式有电位和空接点两种形式，且两种形式上启动/停止控制可任意组合，利用电位控制计时器启动/停止通道捕捉脉冲信号的脉冲宽度，计时区间无需选档，小数点自动切换，RS-232接口，方便与PC机进行数据通信，计时误差自动补偿系统）。新增秒计时单位，扩大了计时范围。内置通道保护电路，防止计时控制信号误接入。

二、主要用途

本产品主要用于测量继电器或执行装置的从获得命令到实际执行的间隔时间（毫秒或秒）。

三、使用条件

工作电源：AC 220V±10%    50Hz±1%

环境温度：0～40℃

相对湿度：≤90%RH

四、安全

接入计时器启动/停止控制信号时，应注意控制信号的性质与极性。否则可能会引起被测试设备发生输出短路而损坏测试设备。如果计时控制信号为直流电平，则电位控制信号的幅值为DC 3～250V，请注意信号的极性，正极接红色端子，负极接黑色端子。如果计时控制信号为空接点信号，则不考虑端子的颜色。

五、结构特征与工作原理

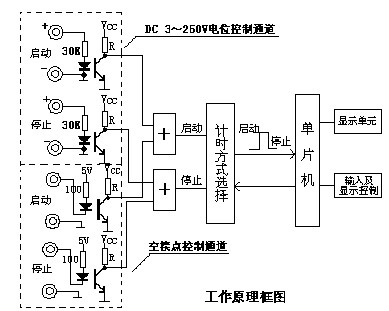

本产品以单片机为核心进行信号处理，毫秒计的启动与停止控制信号由单片机根据面板按键依次切换。从上图中可以看出启动和停止控制信号通道都具备电位和空接点两种输入形式，且都采用了光偶进行了隔离。在单片机的控制下，启动与停止控制信号经计时方式选择单元后，转换成一个TTL电平，其高电平为打开单片机中的计时器；低电平则为关闭单片机中的计时器。计时数据经单片机计算后，按最佳显示方式显示计时结果。

技术特性

1．测量范围            0.1 ms～99999s

2. 电位控制信号幅值    DC 3～250V

3. 平均计时误差        ≤±0.01 ms或≤±1/10000

4. 最高分辨率          0.001ms

5. 电位方式输入阻抗    120KΩ

6. 空接点方式输出电流  1.5mA

尺寸、重量

体积：260×255×68(mm3)

重量：3㎏

六、面板说明

1．显示窗口：五位数计时值显示。

2．发光二极管：亮表示有效。

3．功能按键：

【清零】 计时器及显示值清零；

【数据发送】通过RS－232接口向PC机发送当前测量数据；

【单位选择】 选择计时时间的时间单位（毫秒/秒）；

【显示选择】 选择计时数据的显示方式（本次/累计）；

【通道选择】 选择计时控制信号通道方式（双通道/单通道）；

【停止选择】 选择停止通道的计时控制信号的形式；

【启动选择】 选择启动通道或单通道的计时控制信号的形式；

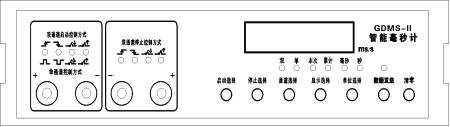

前面板

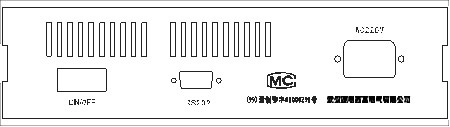

后面板

七、使用说明

1. 毫秒计时

•将毫秒计背面的【电源开关】置于0N位，开启本机电源。

• 将计时控制信号接入对应通道之中。

• 按【单位选择】按钮选择本毫秒计的计时单位。

• 按【显示选择】按钮决定本毫秒计的计时是否累计显示。

• 按【通道选择】按钮选择本毫秒计的计时控制信号的通道数。

• 在双通道模式下，按【停止选择】按钮，选择停止计时控制信号的性质（四种形式选择其中的一种）。按【启动选择】按钮，选择启动计时控制信号的性质（四种形式选择其中的一种）。

• 在单通道模式下，按【启动选择】按钮，选择单通道计时控制信号的性质（四种形式选择其中的一种）。

• 按【清零】键可使计时器清零。

2．毫秒计时应用举例

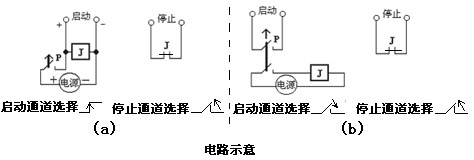

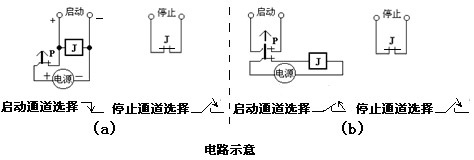

  测定继电器励磁后，常开接点的闭合时间。若继电器为直流继电器，请按下图（a）的接法及通道性质选择。若继电器为交流继电器，请按下图（b）的接法及通道性质选择,注意P为一个双掷闸刀。

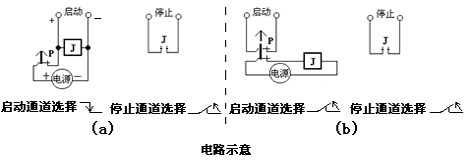

测定继电器励磁后，常闭接点的断开时间。若继电器为直流继电器，请按下图（a）的接法及通道性质选择。若继电器为交流继电器，请按下图（b）的接法及通道性质选择,注意P为一个双掷闸刀。

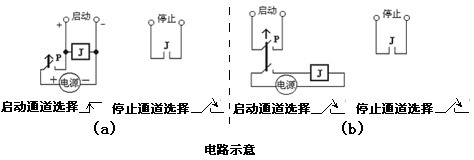

测定继电器失磁后，常闭接点的闭合时间。若继电器为直流继电器，请按下图（a）的接法及通道性质选择。若继电器为交流继电器，请按下图（b）的接法及通道性质选择,注意P为一个双掷闸刀。

测定继电器失磁后，常开接点的断开时间。若继电器为直流继电器，请按下图（a）的接法及通道性质选择。若继电器为交流继电器，请按下图（b）的接法及通道性质选择,注意P为一个双掷闸刀。

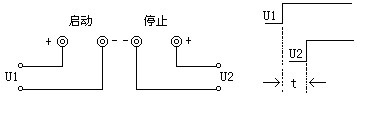

3．测量两个电位的时序

使毫秒计处于双通道工作方式。其操作步骤是：按下图接线（极性不能接反），选择启动和停止通道均处在     状态。初始时U1、U2均为0V，并使毫秒计清零。当U1由OV跳变至额定值时（3V～250V），毫秒计开始计时，当U2由OV跳变至额定值时（5V～250V），毫秒计停止计时，窗口显示时间即为U1上升到U2的上升间隔时间为t。

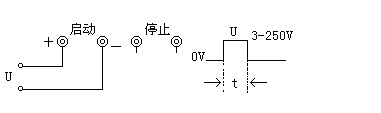

4．捕捉脉冲宽度

使毫秒计处于单通道工作方式，将信号按极性接入启动端上，选择通道状态为     ，按清零键使计时窗口清零。当有一个完整的正脉冲来临时，本机将会捕捉得到该正脉冲的脉冲宽度。

5. RS-232接口的使用

在本毫秒计的后面板上配有RS－232接口，通过RS－232接口和为本毫秒计专门配备的程序，可方便地与PC机进行数据通信，存储、打印测试数据。首次使用通信程序时，请先在PC机上安装本程序。在随毫秒计提供的光盘上找到毫秒计检测文件夹，执行setup，按提示安装即可。

6. 通信程序的使用

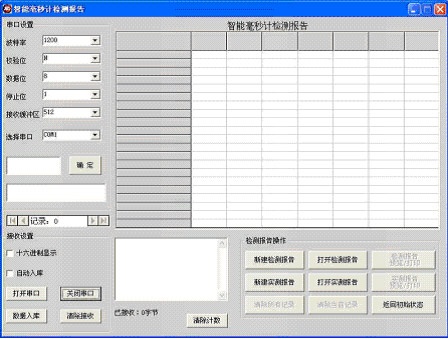

1）启动通信程序，初始界面如下：

串口设置参数已设置好，不必改动。当RS－232连接电缆连接好之后，按“确定”和“打开串口”按钮，将PC机的串口打开。

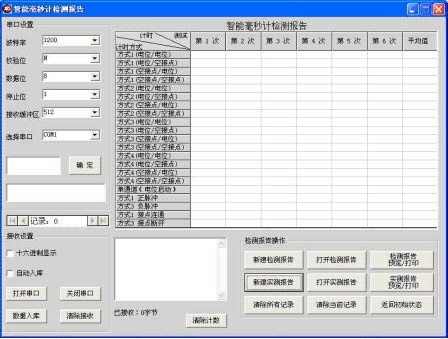

2）按“新建实测报告”按钮，输入文件名，建立测试报告数据库。界面如下：

之后，每当一次毫秒计计时完成时，按毫秒计面板上的“数据发送”键，本次测试数据就可传输至PC机的数据缓冲区，按程序界面上的“数据入库”按钮，数据即可入库。或选择“自动入库”选项，则接收的数据自动入库。（当有标准的时间信号源时，新建检测报告可作为毫秒计计时精度检测之用。）

3）若需打印测试数据，请按预览 / 打印按钮。

4）对历史测试数据的预览和打印，请先按打开报告按钮，选择数据库，再按预览 / 打印按钮。

八、运输

本产品运输时必须进行包装，包装箱可用纸箱或木箱。包装后应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，应注意防雨，防尘和防机械损伤。

九、储存

存放本产品的库房环境温度应为－10～50℃，相对湿度不大于95％RH，室内应无酸、碱及腐蚀气体，且无强烈机械冲击。

十、开箱及检查

开箱后请按随机所附的装箱单检查附件是否齐全，面板是否有损伤。再按“使用说明”章节进行通电检查。

十一、附件及配件清单

220V电源线          一根

使用说明书           一份

测试导线              四根

光盘                    一张

RS－232接口线     一根

十二、售后服务

1．设备的免费质保期不低于1年；

2．设备终身维护；

3．系统软件终身免费升级；

4．卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；

5．卖方长期为买方提供备件采购和供应服务。
